SIKLUS EKSEKUSI PROGRAM

Rancangan arsitektur Von Neuman didasarkan pada 3 konsep :
1. Data dan instruksi-instruksi disimpan di memori baca-tulis tunggal
2. Memori dapat dialamati dengan lokasi, tidak tergantung pada jenis data yang berada didalamnya.
3. Eksekusi terjadi dengan cara sekuensial dari instruksi yang satu ke instruksi berikutnya.


Fungsi dasar komputer adalah eksekusi program.
CPU melakukan tugas ini dengan cara eksekusi suatu program.

Proses eksekusi program adalah dengan mengambil pengolahan instruksi yang terdiri dari 2 langkah :
1. Instruksi baca (fetch) CPU dari memori
2. CPU mengeksekusi setiap instruksi

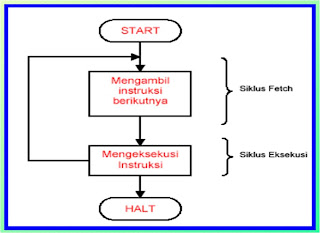

Eksekusi program terdiri dari :
1. Proses pengulangan fetch
2. Eksekusi instruksi

Eksekusi sebuah instruksi terdiri dari sejumlah langkah, pada tahap ini pengolahan instruksi dibagi 2 tahap :
1. Fetch
2. Eksekusi






Eksekusi












Pada setiap siklus instruksi, CPU awalnya akan membaca instruksi dari memori.
Terdapat register dalam CPU yang berfungsi mengawasi dan menghitung instruksi selanjutnya, yang disebut Program Counter (PC).
PC akan menambah satu hitungannya setiap kali CPU membaca instruksi .
Instruksi – instruksi yang dibaca akan dibuat dalam register instruksi (IR).
Instruksi – instruksi ini dalambentuk kode – kode binner yang dapat diinterpretasikan oleh CPU kemudian dilakukan aksi yang diperlukan

- Operand Address Calculation (OAC), yaitu menentukan alamat operand, hal ini dilakukan apabila melibatkan referensi operand pada memori.
- Operand Fetch (OF), adalah mengambil operand dari memori atau dari modul I/O.
- Data Operation (DO), yaitu membentuk operasi yang diperintahkan dalam instruksi.
- Operand store (OS), yaitu menyimpan hasil eksekusi ke dalam memori





Diagram Siklus Instruksi
















Siklus eksekusi oleh prosesor dengan adanya fungsi interupsi











Fetch instruksi adalah operasi umum bagi setiap instruksi dan terdiri dari pembacaan instruksi dari suatu lokasi didalam memori.
Eksekusi instruksi dapat melibatkan sejumlah operasi dan tergantung dari sifat-sifat instruksi.
Eksekusi program akan terhenti apabila :
1. Mesin dimatikan
2. Terjadi kesalahan
3. Terdapat instruksi program yang menghentikan komputer.


Berdasarkan instruksi, CPU mengeluarkan sinyal kendali untuk memfetch operand lainnya jika diperlukan dan kemudian akan melaksanakan salah satu tindakan berikut ini :
1. Melakukan operasi aritmatika atau logika
2. Menyimpan sebuah hasil ke dalam memori
3. Membaca sebuah hasil dari atau menuliskan hasil ke perangkat I/O




Fetch dan Eksekusi



Awal siklus instruksi :
- CPU Membaca instruksi dari memori
- PC (Program Counter) dipdakai untuk mengawasi instruksi yang akan dibaca selanjutnya.
- CPU selalu menambahkan PC setiap kali membaca instruksi
- Instruksi yang dibaca dimuatkan kedalam register di dalam CPU yaitu IR (Instruction Register)
